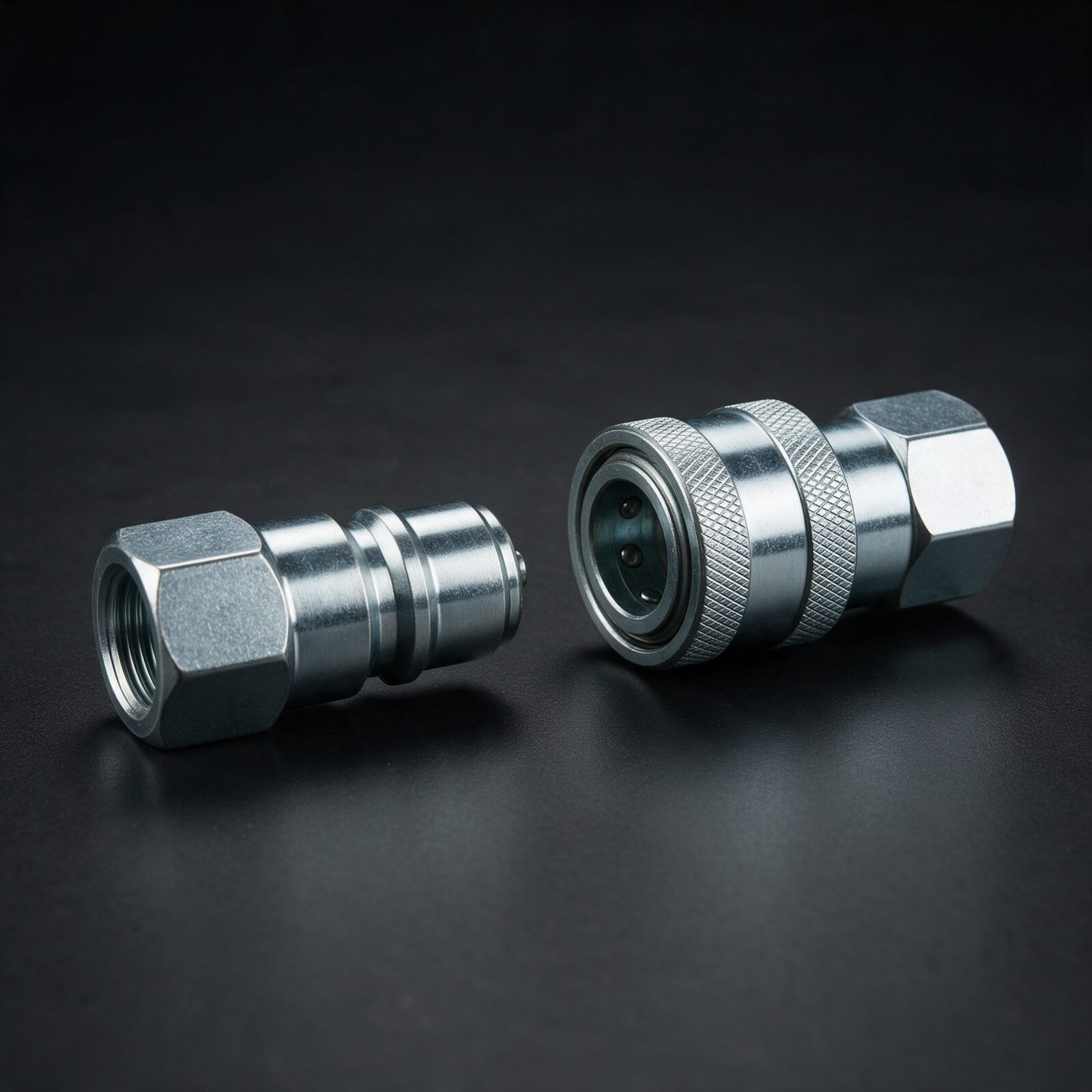

Hızlı kaplin, ISO 7241-A
Bilyeli kilitli erkek ve dişi uç; tarım ve iş makinelerinde ataşman bağlantısı.
- Malzeme
- Çelik · Paslanmaz
- Ölçü
- 1/4 · 3/8 · 1/2 · 3/4 · 1″
- Basınç
- 350 bar
- Standart
- ISO 7241-A
- Yüzey
- Çinko-nikel
- Conta
- NBR; FKM isteğe göre
Ölçü tablosu
| Kod | Gövde | Diş | Debi (L/dk) | PN (bar) |
|---|---|---|---|---|
| NR-KA-04 | 1/4″ | G 1/4 | 12 | 350 |
| NR-KA-06 | 3/8″ | G 3/8 | 23 | 300 |
| NR-KA-08 | 1/2″ | G 1/2 | 45 | 250 |
| NR-KA-12 | 3/4″ | G 3/4 | 100 | 210 |
| NR-KA-16 | 1″ | G 1 | 170 | 180 |
Demo verisi: ölçüler ve basınç değerleri örnektir; müşteri sitesinde firmanın kendi tablosuyla değiştirilir.
Bu seride kullanılan makineler
- Çinko-nikel kaplama hattı×1
- Kaplin montaj hücresi×2
- Basınç test standı×2
