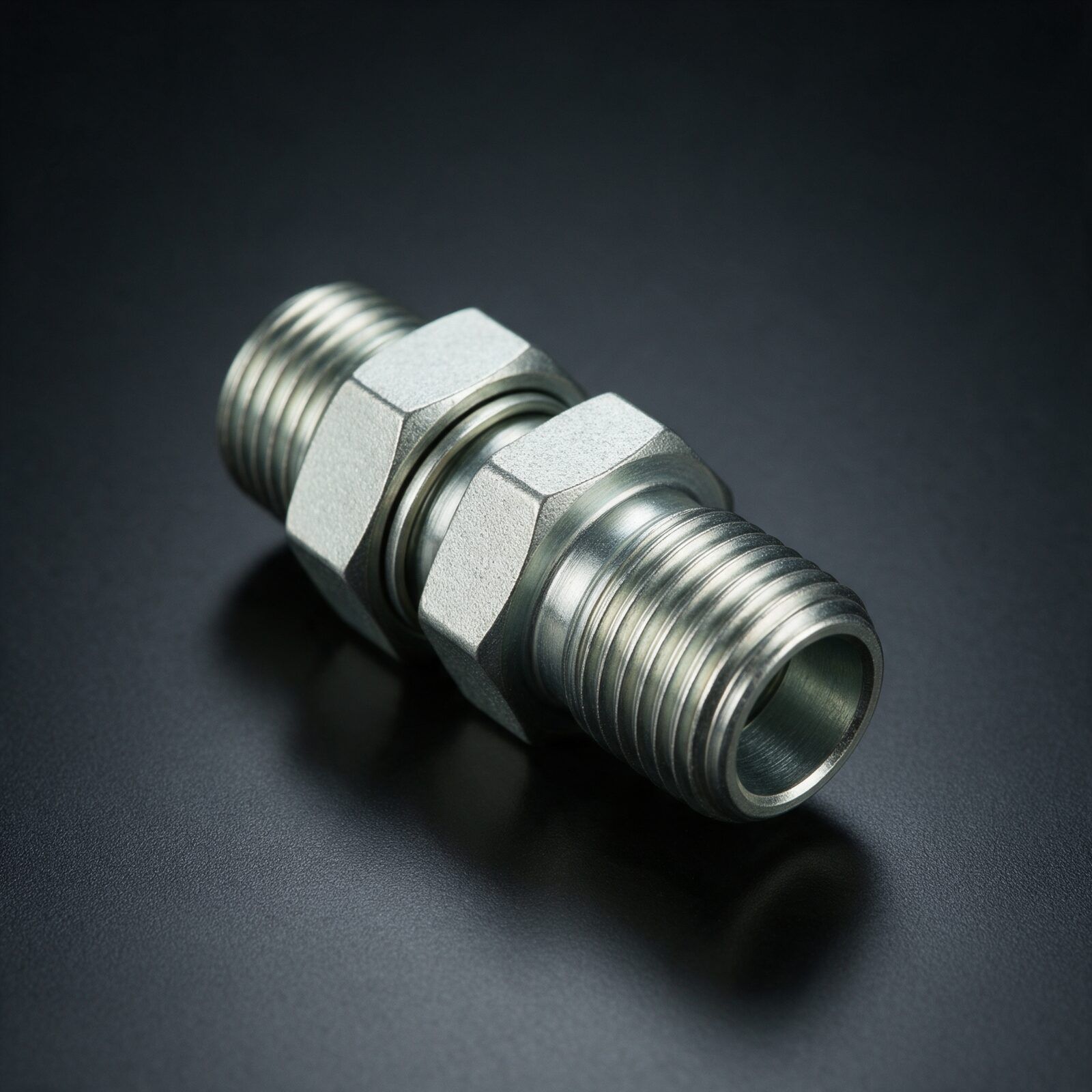

Düz erkek rakor, L serisi
Kesme halkalı, hafif seri; boru dış çapı 6–42 mm, silindirik diş (BSPP) ve O-ring contalı gövde.
- Malzeme
- Çelik · Paslanmaz
- Ölçü
- 6 · 8 · 10 · 12 · 15 · 18 · 22 · 28 · 35 · 42 mm
- Basınç
- 315 bar
- Standart
- DIN 2353 / ISO 8434-1
- Yüzey
- Çinko-nikel, Cr(VI) içermez
- Sızdırmazlık
- NBR O-ring; FKM isteğe göre
- Sıcaklık
- −40 / +120 °C (NBR)
Ölçü tablosu
| Kod | Boru Ø (mm) | Diş | L (mm) | Anahtar (mm) | PN (bar) | Ağırlık (g) |
|---|---|---|---|---|---|---|
| NR-DL-06 | 6 | G 1/8 | 24 | 14 | 315 | 18 |
| NR-DL-08 | 8 | G 1/4 | 26 | 17 | 315 | 33 |
| NR-DL-10 | 10 | G 1/4 | 28 | 20 | 315 | 66 |
| NR-DL-12 | 12 | G 3/8 | 30 | 23 | 315 | 117 |
| NR-DL-15 | 15 | G 1/2 | 32 | 26 | 315 | 186 |
| NR-DL-18 | 18 | G 1/2 | 34 | 34 | 315 | 273 |
| NR-DL-22 | 22 | G 3/4 | 36 | 38 | 315 | 378 |
| NR-DL-28 | 28 | G 1 | 38 | 42 | 315 | 501 |
| NR-DL-35 | 35 | G 1 1/4 | 40 | 46 | 240 | 642 |
| NR-DL-42 | 42 | G 1 1/2 | 42 | 50 | 200 | 801 |
Demo verisi: ölçüler ve basınç değerleri örnektir; müşteri sitesinde firmanın kendi tablosuyla değiştirilir.
Bu seride kullanılan makineler
- CNC torna, çift iş milli×14
- Çinko-nikel kaplama hattı×1
